一、產品介紹
 N-TGD型鋼絲繩芯膠帶斗式提升機是我公司在消化吸收國外新技術,結合國內生產使用實踐而開發的新一代產品,該產品具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等優點。適用于干散粉狀物料或小粒狀物料垂直提升,廣泛應用于建材、冶金、化工、糧食、電力等行業散狀物料提升系統,是新型干法水泥廠窯尾入窯生料,生料均化庫、水泥庫入庫物料上取代國外同規格產品的理想替換設備。
二、工作原理
 N-TGD提升機牽引構件采用高強度鋼絲繩芯橡膠帶,克服了鏈條合驅動產生的動載荷,較鏈條更輕便,工作平穩,能以更快的運動速度達到更高的生產率,在同樣的生產條件下,膠帶應其工作速度高和自重較輕,可使物料線載荷和牽引構件的線載荷減少,從而減少整機的尺寸和自重。同時由于膠帶具有良好的彈性和柔韌性,在料斗進行裝載時有減振作用。由于采用了高強度鋼絲繩芯膠帶,可使提升機的提升高度和輸送大為提高,因而該產品具有良好發展前景。
三、性能特點
1、提升高度高,單機最高可達到100m。
2、輸送能力大,****可達到950m3/h。
3、物料溫度可達成協議180℃。
4、料斗間排列緊密,連續提取,連續卸料。
5、使用壽命大,運行可靠性好,無故障時間可超過3萬小時。
6、功耗低,與一般提升機相比節約能耗30%以上,使用成本低。
7、操作維修方便,易損件少,維護費用比一般斗式提升機減少80%以上。
8、結構精度高、強度大、外觀美觀。
四、技術規格參數

  規格       參數
N—TGD250
N—TGD315
N—TGD400
N—TGD500
N—TGD630
N—TGD800
N—TGD1000
N—TGD1250
料斗
   斗寬
250
315
400
500
630
800
1000
1200
   斗容(L)
5
6.5
14.6
18
29
37
58
73
     輸送量(m3/h)
65
83
180
210
335
427
767
950
       速度(m/s)
1.25
1.25
1.25
1.55
1.53
1.55
1.92
1.92
    ****提升高度
100
注:提升高度超過80米時,需特殊設計

五、結構
 N-TGD提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置構成。
1、運行部件:采用特殊設計的防撕裂高強度鋼絲繩芯膠帶,配以專用的膠帶接頭和料斗固定件仗膠帶能長期可靠運行,料斗設計布局合理,并有不同型式排列,確保物料連續提升和卸出。
2、驅動裝置:采用直交軸硬齒面的減速機與升降機主軸直聯,配液力偶合器,慢速檢修電機和逆止器,傳動裝置結構緊湊合理,實現柔性起動。
3、上部裝置:滾筒設計采用自動對中裝置,滾筒采用高性能橡膠包膠,使用壽命長,摩擦力大,頭號部附記皮帶防跑偏裝置。
4、中部機殼:采用優化設計機殼,雙通道設計,避免相對高速運行的膠帶帶來的渦流干擾,附設加強角鋼。
5、下部裝置:采用齒輪齒條重力張緊裝置,同步調節尾部滾筒行程,尾部滾筒采用自動對中設計,并附
設皮帶防跑偏裝置和產位控制儀、速度檢測儀。

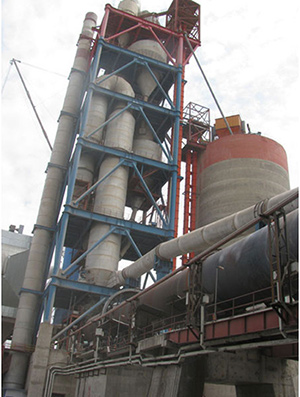

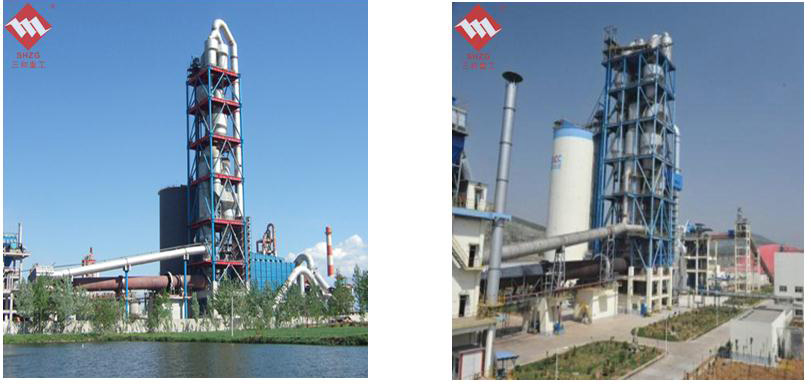

精品案例
