一、產品介紹

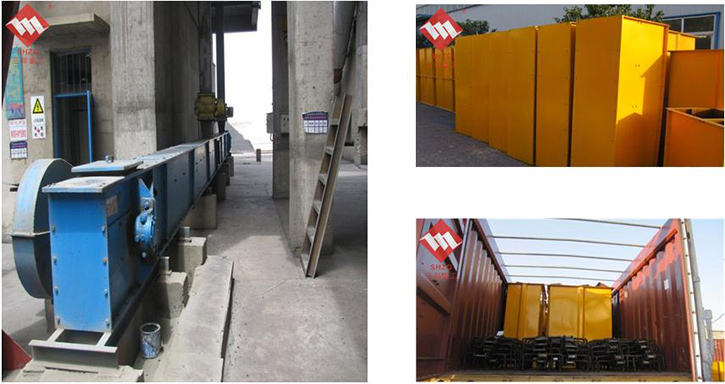

 FU型鏈?zhǔn)捷斔蜋C(jī)系引進日本和臺灣的****技術制造成的一種用于水平或傾斜(≤15°)輸送粉狀、粒狀物料的產品,廣泛用于建材、建筑、化工、火電、糧食、礦山,機械、冶煉、交通、港口和運輸?shù)刃袠I(yè)。
二、性能特點
1、輸送能力大,允許在較小的空間內輸送大量的物料,輸送量達6~600m3/h。
2、輸送能耗低,與螺旋輸送機相比節電50%。
 3、密封性能好,全密封的機殼對環境污染小。
4、使用壽命長,輸送鏈用合金鋼材經****熱處理手段加工而成,正常壽命>5   年,鏈上滾子壽命≥2~3年。
5、節省費用,節電且耐用,維修少,降低消耗,提高效益。
6、工藝布置靈活?伤交蚺榔拢ā15°)。
三、標記示例
四、技術規格參數
表1
型號
槽寬
mm
理想
粒度
mm
10%****
粒度
mm
****
輸送
斜度
最適輸送量m3/h
物料
濕度
鏈條速度m/min
10
12
13.5
15
16
20
25
FU150
150
<4
<8
≤15o
6-9


9-13

12-18
15-23
≤5%
FU200
200
<5
<10
12-16


18-24

24-32
30-40
FU270
270
<7
<15
21-30
25-36
28-40
31-45
34-78
42-60
52-75
FU350
350
<9
<18

40-56

54-75

72-100
90-125
FU410
410
<11
<21

55-80

70-100

95-130
105-150
FU500
500
<13
<25

80-110

105-145

140-200
160-225
FU600
600
<15
<30

115-160

150-210

200-290
230-300
傾斜輸送時的折扣系數η值見表2

表2
傾角(o
2.5~5
2.5~5
5~7.5
7.5~10
10~12.5
12.5~15
η
0.95
0.95
0.9
0.85
0.85
0.7
注:當輸送機傾斜放置時,輸送量將減少,這時實際輸送能力為表1的數值乘以折扣系數η值。

輸送水泥生熟原料和成品粉料的最適鏈速表見表3
表3
物 料
生料細粉或水泥制品
熟料細粉或水泥制品
生料或熟料
粗粉回料
濕 度
33<60
60-120
33-60
60-120
最適鏈速m/min
15-20
10-13.5
10-12
10
****鏈速m/min
25
15
13.5
12
