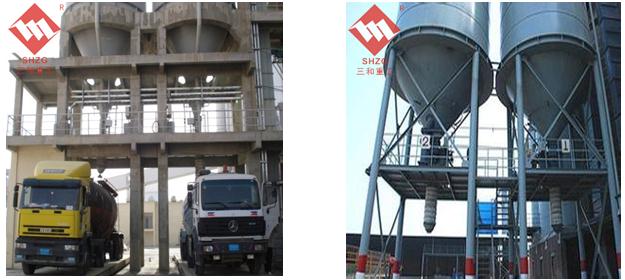

一、產品介紹
電廠粉煤灰散裝機(干灰散裝機)主要用于發電廠粉煤灰的散裝和水泥廠水泥散裝,主要特點與一般的散裝機不同,物料跟牽引機構完全隔離,提高設備的運轉率及耐用性,也更利于設備作除塵處理,本設備與卸料器,輸送斜槽,振動料斗等給料設備配套的全自動散料裝車,裝船設備,配有全自動控制系統,工作全過程處于封閉狀態,有效地防止粉塵外逸。

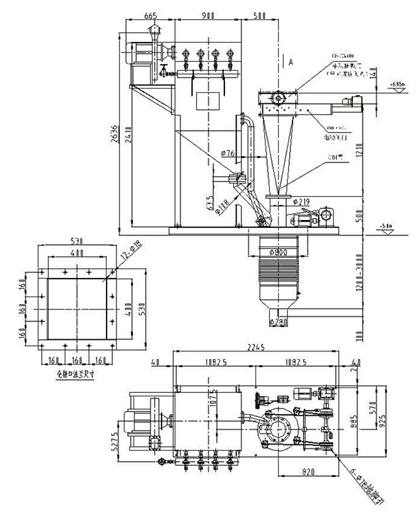

二、粉煤灰散裝機示意圖
三、主要結構及工作原理
1、可伸縮散裝機,可伸縮散裝機由傳動支架、卷揚機構、傳動裝置、松繩機構、槽鋼座、料位計、吸塵風機、下料管、吸塵管、散裝頭。物料通過下料管靠自重流入料罐,下料管與吸塵管間灰塵經吸塵風機排入受塵袋或灰?guī)。下料管與吸塵管是可伸縮管,借助其下降、上升,散裝頭的升降是通過卷揚機傳動系統,及其安全控制裝置、松繩機構來實現的!
2、干灰散裝機下降頭外襯橡膠層,與罐車密封嚴密!
3、下降頭為雙錐式結構,提升后將下料口自動封閉!
4、料位計采用原裝進口的固體音叉限位開關,質量好,靈敏準確可靠。
四、技術規格參數
項 目 |
SZJ-100A |
SZJ-150A |
SZJ-200A |
裝卸能力t/h |
100 |
150 |
200 |
下料管直徑Φmm |
219 |
273 |
325 |
吸料管直徑Φ |
400 |
400 |
400 |
散裝頭行程mm |
1300~3000 |
散裝頭升降速度m/min |
6.6 |
6.6 |
6.6 |
外型尺寸(長×寬×高)mm |
2286×1050×900 |
